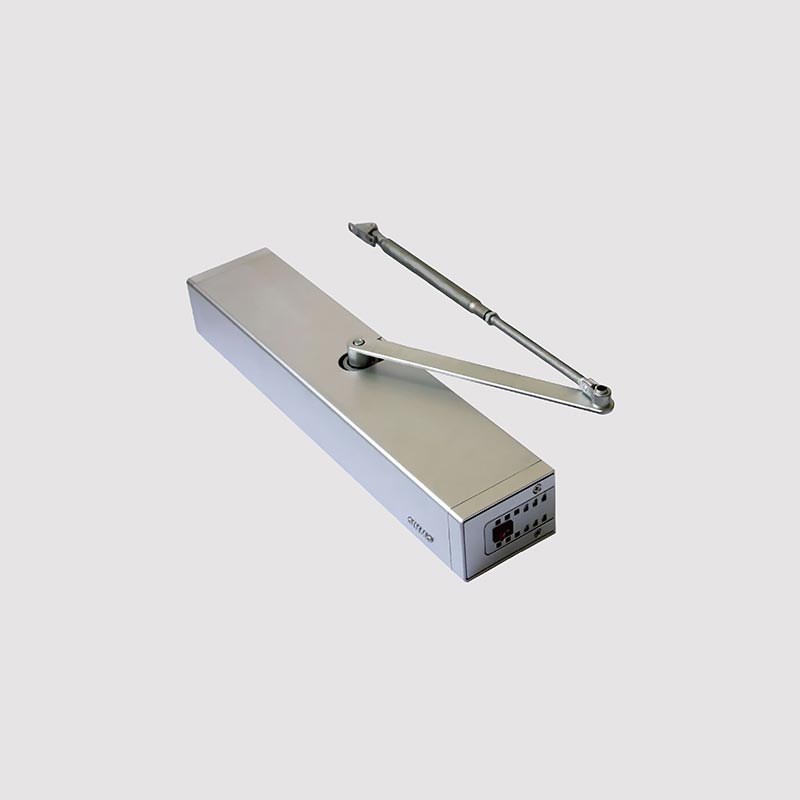

Автоматичний поворотний механізм 300 кг

Як працює автоматичний привод гойдалок вагою 300 кг?

1. Тригерний сигнал: відкриття дверей може бути викликано різними методами, такими як інфрачервоні або мікрохвильові датчики, ручні кнопки, системи контролю доступу тощо.

2. Обробка системи керування: після отримання сигналу контролер оцінює вхід, перевіряє, чи виконано умови для відкриття, і видає команду для активації системи приводу.

3. Механічний важіль із приводом від двигуна: двигун високої потужності активує та, використовуючи редукторний механізм для отримання стабільного крутного моменту, приводить у рух механічний важіль або систему зв’язок.

4. Процес відкривання дверей: механічна рука штовхає двері, обертаючись навколо петель, відкриваючи їх на попередньо встановлений кут. У цьому процесі використовується механізм «плавного пуску», щоб запобігти раптовим поштовхам, гарантуючи, що навіть важкі двері вагою 300 кг відкриваються плавно.

5. Утримання у відкритому стані: двері залишаються у відкритому положенні протягом певного часу, який можна регулювати.

6. Процес автоматичного зачинення: система керування видає команду закрити двері; двигун змінює напрямок, і двері закриваються повільно, щоб запобігти захлопуванню або удару, тим самим забезпечуючи безпечну роботу навіть з важкими дверима.

Які способи встановлення автоматичного приводу поворотних дверей вагою 300 кг?

Через специфічні вимоги, пов’язані з керуванням важкими дверними панелями, автоматичний привод поворотних дверей вагою 300 кг висуває високі вимоги до монтажних конструкцій, розподілу навантаження та просторового розташування. Існує три основних способи встановлення, кожен з яких підходить для різних архітектурних умов, типів дверей і вимог до конструкції; на етапі консультацій щодо проекту ми проаналізуємо вашу конкретну ситуацію та надамо індивідуальні рекомендації.

I. Тип кріплення, що монтується зверху

Для приводів поворотних дверей це найпоширеніший і гнучкий спосіб встановлення. Головний блок двигуна монтується на стіні або балці безпосередньо над дверним колектором. Високоміцний тяговий важіль одним кінцем з’єднаний з вихідним валом двигуна, а інший кінець шарнірно закріплений на верхній частині дверного полотна. Дверне полотно обертається навколо оригінальних петель, усуваючи необхідність заміни існуючих дверних петель.

Переваги:

Зручний для ремонту: не потребує зміни підлоги, що робить його ідеальним для модернізації існуючих будівель.

Просте обслуговування: основний блок відкритий, що дозволяє перевіряти та ремонтувати, не знімаючи дверцята.

Низька вартість: не вимагає вбудованих компонентів або складних будівельних робіт.

Вимоги до встановлення:

Верхній колектор дверей повинен бути виготовлений із міцного бетону або сталі; категорично забороняється використання сталевих каркасів з легкого калібру. Висота над висотою має становити ≥ 2100 мм, а монтажні отвори для важеля повинні бути попередньо просвердлені у верхній частині дверного полотна.

II. Тип з редукторним приводом, встановлений зверху

Якщо ваш проект вимагає високої точності або високого рівня герметичності, ми можемо порекомендувати цей спосіб монтажу. Двигун і редуктор інтегровані у верхній поворотний вузол. Кріплення дверного полотна здійснюється за допомогою спеціальних несучих петель, встановлених у верхній і нижній поворотні гнізда; двигун безпосередньо приводить в рух верхній шарнірний вал, тим самим обертаючи все дверне полотно.

Переваги:

Плавна робота: відсутність хитного важеля гарантує, що дверне полотно залишається стабільним і не хитається.

Чудова герметичність: зазвичай використовується в чистих приміщеннях і лабораторіях; у поєднанні з ущільнювальними стрічками досягається високий ступінь герметичності.

Естетична простота: відсутність відкритого з’єднувального важеля забезпечує більш чистий, обтічний зовнішній вигляд.

Чудовий розподіл навантаження: вага дверей розподіляється між верхньою та нижньою опорами, подовжуючи термін служби петель.

Вимоги до встановлення:

Потрібне будівництво нового дверного отвору або повна структурна реконструкція існуючого отвору. Основна плита для нижньої поворотної розетки повинна бути вбудована в підлогу, а несуча сталева плита повинна бути вбудована у верхню конструкцію. Для самого дверного полотна потрібен центральний отвір, вирізаний на замовлення, для розміщення верхнього поворотного вала. До цього методу слід підходити з обережністю в проектах реконструкції існуючих конструкцій, і в таких випадках його можна не рекомендувати.

III. Внутрішня гідравлічна система

Це приховане рішення, розроблене для висококласних комерційних установ і середовищ, де відсутні накладні структурні елементи. Гідравлічний циліндр і двигун інтегровані в вбудований в землю корпус; штовхач простягається вгору від підлоги для з’єднання з нижнім краєм дверного полотна, змушуючи двері повертатися назовні від основи під час відкривання.

Переваги:

Повністю прихований: над головою немає видимого обладнання, що зберігає естетичну цілісність фасаду будівлі.

Підходить для конструкцій без балок: ідеально підходить для приміщень зі скляними навісними стінами або підвісними стелями з гіпсокартону.

Покращене відчуття події: часто використовується для входів у роздрібні магазини класу люкс, музеї та приватні вілли для створення грандіозного церемоніального ефекту.

Вимоги до встановлення:

Грунтова поверхня вимагає риття траншей і робіт з попереднього закладення; Готова поверхня повинна пройти гідроізоляційну обробку для запобігання корозії, викликаної накопиченням води. У разі несправності кришку доступу необхідно підняти, щоб виконати технічне обслуговування, що може бути відносно незручним. Крім того, ця система висуває суворі вимоги щодо рівності та рівності підлоги. Якщо у вашому проекті надається особливий пріоритет естетиці — і за умови сумісності умов на місці — цей спосіб встановлення стане чудовим вибором.

FAQ

Питання: Яка принципова різниця в принципі роботи між 300-кілограмовим приводом дверного механізму і 150-кілограмовою моделлю?

A: Основна операційна логіка ідентична; однак апаратне резервування значно відрізняється.

Двигун: Двигун автоматичного приводу розпашних дверей вагою 300 кг має вищу вихідну потужність і товщі радіатори.

Матеріал шестерні: для агрегату вагою 300 кг потрібні шестерні, виготовлені повністю зі сталі, щоб витримувати величезні зусилля зсуву.

Міцність пружини: якщо він оснащений функцією зачинення дверей, внутрішній тиск зворотної пружини в приводі розпашних дверей вагою 300 кг у 2-3 рази більший, ніж у стандартних агрегатів.

Питання: Чому швидкість відкривання приводу поворотних дверей вагою 300 кг здається відносно низькою?

В: Це пов’язано з керуванням фізичною кінетичною енергією; якби двері вагою 300 кг рухалися надто швидко, кінетична енергія, яку вони виробляли, становила б значну загрозу безпеці.

Пристрої для важких навантажень надають пріоритет стабільності роботи під високим крутним моментом, а не високій швидкості, щоб забезпечити можливість миттєвої зупинки в будь-якій точці руху дверей.
